Specificaties

Leveringsomvang:

  • Meetkabelset 15 m (10 m-verlenging, 5 m aansluitkabel)

Optionele toebehoren

  • TRO 201 Meetkabelverlengingen in diverse lengten
  • TRO203 Externer activator met afstandsbediening

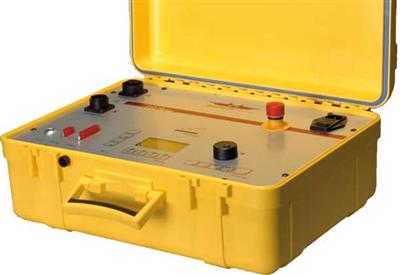

TR-SPY Mark II

Volautomatisch 3-fasen transformatorwikkelverhouding meetapparaat

De TR-Spy Mark II is een stabiel en lichtgewicht meetapparaat, dat automatisch wikkelverhoudingen, spanningstransformaties, ingangsstroom en faseverschuivingen bepaalt.
Een unieke manier van aansluiten van de transformator wordt mogelijk gemaakt door interne aanpassing aan iedere driefasenconfiguratie.
Het verloop van de wikkelverhouding kan grafisch weergegeven worden.
De eenvoud van de bediening was al bij zijn voorganger ongeëvenaard, is echter ondanks de vele extra functies nog verder verbeterd.

  • De hoogste nauwkeurigheid bij het meten van spannings-/wikkelverhoudingen, stroom- en faseverschuiving.
  • Omschakelbaar tussen spanning- en wikkelverhouding
  • Interne opslag van de meetresultaten
  • Unieke manier van aansluiten van de transformator
  • 5 Meetspanningsbereiken: 1 V, 10 V, 40 V, 100 V en automatisch
  • Vergelijking met een nominale verhouding
  • Belasting van het testobject < 0,05VA
  • Veiligheids- en beveiligingsschakeling
  • Centronics (parallel) en RS232 interface
  • Noodstop
  • Stevige, lichte en waterdichte draagkoffer
  • 2 Jaar standaardgarantie
  • Zelfkalibrerend
  • Schakeluitgang voor Tap-Changer
  • Firmware update via internet

Specificaties

  • Meetbereik wikkelverhouding: 0,8 ... 13 000, oplossend vermogen: 5 posities, nauwkeurigheid wikkelverhouding: 0,08 %
  • Teststroom 0 ... 1 A, nauwkeurigheid 1 %
  • Meetbereik faseverschuiving: ± 180°, nauwkeurigheid 0,05°
  • Volledig grafisch LC-display met achtergrondverlichting
  • Piezo-toetsenbord
  • Interfaces: 9-pin RS232 serieel / 25-pin Centronics parallel
  • Geheugen voor meetresultaten: tot 12 000
  • Netspanning: 100 bis 240 VAC – 50 / 60 Hz autoranging
  • Testspanning selecteerbaar: 100 V, 40 V, 10 V, 1 V AC (1 A max.)
  • Werktemperatuur – 10 tot 60° C / bewaartemperatuur – 40 tot 70° C
  • CE logo
