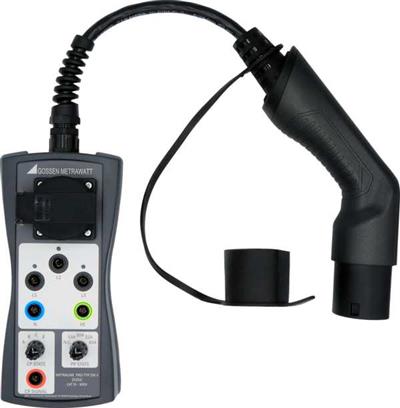

MetraLine PRO-TYP EM II testadapter voor elektrische oplaadpunten
Testadapter voor elektrische oplaadpunten (enkel/3-fase, type 2) voor PROFITEST incl. schuko-aansluiting
Testadapter voor elektrische oplaadpunten (enkel/3-fase, type 2) voor PROFITEST incl. schuko-aansluiting
Een- en driefasige testadapter met type 2-stekker voor het testen van de effectiviteit van beveiligingsmaatregelen bij elektrische oplaadpunten met de Profitest Master, simulatie van fictief aangesloten elektrische voertuigen en stroombelastbaarheid volgens IEC 61851-1. Verlengde CP-testpin voor het testen van laadpunten met vast bevestigde laadkabel.
Voertuigtoestanden A t/m E worden geselecteerd met een draaischakelaar.
Met behulp van een draaischakelaar kunnen de verschillende coderingen voor laadkabels met 13, 20, 32 en 63 A, evenals “geen kabel aangesloten”, worden gesimuleerd.
Simulatie van een kortsluiting tussen CP en PE door middel van een draaischakelaar
- Aanduiding van fasespanningen via LED's
Afhankelijk van het laadstation kunnen één of drie fasen actief zijn.
- Testen van elektrische laadpalen met vast bevestigde laadkabel door middel van een verlengde CP testpin
Betreffende voertuigsimulatie (CP)
De toestanden A, B, C en E kunnen worden gesimuleerd volgens IEC 61851. De verschillende voertuigtoestanden worden geselecteerd door middel van een draaischakelaar.
Staat A – geen voertuig aangesloten
Status B – voertuig aangesloten maar niet klaar om op te laden
Status C – voertuig aangesloten en klaar om te laden, ontluchten van het laadgebied niet nodig
Status E – fout: kortsluiting tussen CP en PE via interne diode
Betreffende kabelsimulatie (PP)
De verschillende coderingen voor laadkabels met 13, 20, 32 en 63 A kunnen worden gesimuleerd. Het is ook mogelijk om de status "geen kabel" te simuleren.
De verschillende laadkabels worden gesimuleerd door verschillende weerstanden tussen PP en PE aan te sluiten met behulp van een draaischakelaar. De volgende waarden zijn mogelijk volgens IEC 61851:
- Geen kabel – 0 Ω
- 13 A kabel – 1,5 kΩ
- 20 A kabel – 680 Ω
- 32 A kabel – 220
- 63 A kabel – 100 Ω
