Coil Adapter Xtra pour MetraHit IM Xtra
Coil Adapter Xtra pour test de court-circuit inter-tours

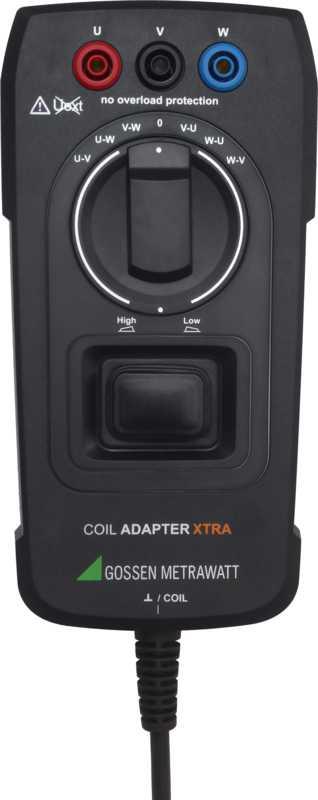

Adaptateur COIL XTRA pour test de court-circuit inter-tours
Adaptateur pour détection de court-circuit inter-spires à des inductances allant de 10 µH à 5 H
L'adaptateur de bobine XTRA permet des mesures semi-automatiques de court-circuit inter-spires en combinaison avec les multimètres suivants :
- METRAHIT IM XTRA
- METRAHIT IM E-DRIVE
Applications
Les problèmes survenant sur les machines électriques peuvent résulter de causes électriques ou mécaniques. Les causes électriques incluent des défauts dans les enroulements, dans le contrôleur ou dans l'électronique. La mesure de résistance d'isolement détecte les défauts d'isolement entre les enroulements et vers le boîtier. Les courts-circuits inter-tours sont facilement détectés dans la bobine en comparant les caractéristiques électriques des enroulements dans les machines multiphasées les unes avec les autres. Avec l'adaptateur COIL XTRA, le METRAHIT IM XTRA ou E-DRIVE peut être utilisé pour effectuer des tests avec une surtension de 1 kV (test de surtension). De cette manière, des défauts sont détectés qui ne se produisent que lorsque la tension de fonctionnement est appliquée.
Le test est possible pour des bobines avec des inductances dans une plage de 10 μH à 5 H, ce qui correspond à une puissance nominale d'environ 160 VA à 80 MVA pour des machines triphasées avec une tension nominale de 400 V. La séquence de test est semi-automatique – après raccordement aux bornes U, V et W, le test est lancé à l'aide d'un commutateur rotatif. Une compensation des effets de rémanence est également possible.
Dans le cas de moteurs électriques et générateurs multiphasés, par ex. Moteurs triphasés selon DIN, les asymétries sont détectées directement au niveau des enroulements par comparaison des résultats de mesure, permettant ainsi d'évaluer les courts-circuits entre spires.
Dans le cas des moteurs et générateurs monophasés, le test est basé sur une comparaison avec une valeur de consigne connue.
