Spécifications

1 x adaptateur de test METRALINE PRO-TYP EM I
1 x mode d'emploi

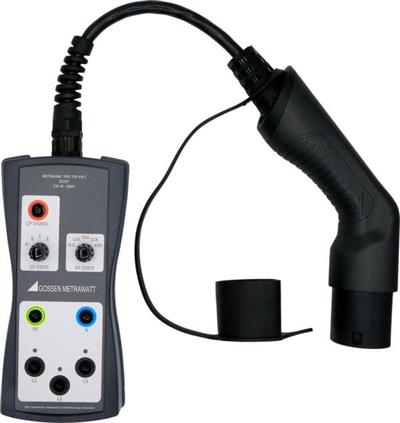

MetraLine PRO-TYP EM I

Adaptateur de test pour bornes de recharge électrique (monophasé, type 2) pour PROFITEST

Adaptateur de test monophasé et triphasé avec prise de type 2 pour tester l'efficacité des mesures de protection sur les points de charge électrique avec le Profitest Master.
Simulation de véhicules électriques connectés de manière fictive et simulation de la capacité de transport de courant selon IEC 61851-1. Broche de test CP étendue pour tester les points de charge avec un câble de charge fixé en permanence.

  • Simulation de véhicule (CP)

Les états de véhicule A à E sont sélectionnés à l'aide d'un commutateur rotatif.

  • Simulation de câble (PP)

Les différents codages pour les câbles de charge de 13, 20, 32 et 63 A, ainsi que « aucun câble connecté », peuvent être simulés à l'aide d'un commutateur rotatif.

  • Simulation de panne

Simulation d'un court-circuit entre CP et PE au moyen d'un commutateur rotatif

  • Indication des tensions de phase par LED

Selon la station de charge, une ou trois phases peuvent être actives.

  • Test des bornes de recharge électriques avec câble de recharge fixé en permanence au moyen d'une broche de test CP étendue


Pour la simulation de véhicule (CP) : les états A, B, C et E peuvent être simulés conformément à la norme CEI 61851. Les différents états du véhicule sont sélectionnés au moyen d'un commutateur rotatif.



  • État A – aucun véhicule connecté
  • État B - véhicule connecté, mais pas prêt à être chargé
  • État C – véhicule connecté et prêt à charger, aération de la zone de charge non requise
  • État E - erreur : court-circuit entre CP et PE via une diode interne


Concernant la simulation de câble (PP) :
Les différents codages pour les câbles de charge de 13, 20, 32 et 63 A peuvent être simulés. Il est également possible de simuler l'état "pas de câble".

Les différents câbles de charge sont simulés en connectant différentes résistances entre PP et PE à l'aide d'un commutateur rotatif. Les valeurs suivantes sont possibles selon CEI 61851 :

  • Pas de câble – 0
  • Câble 13 A – 1,5 kΩ
  • Câble 20 A – 680 Ω
  • Câble 32 A – 220 Ω
  • Câble 63 A – 100 Ω



  • CAT II
  • CE logo
Prix: €445 (Hors TVA)
