Specificaties

Leveromvang

1 PROFITEST H+E XTRA C

1 netsnoer

1 Toolbox-software

1 gebruiksaanwijzing

1 USB-kabel

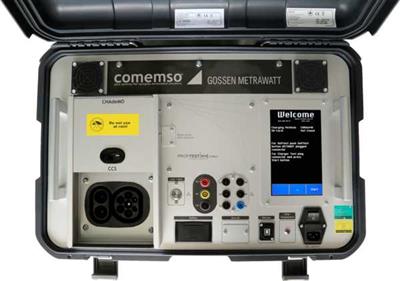

PROFITEST H+E EXTRA C

Testinstrument voor elektrische DC-laadstations

Gebruik als diagnosetester voor elektrische laadstations

Na service kunnen CCS en CHAdeMO systemen na onderhoud getest worden. Binnen slechts één minuut geeft het instrument aan of het laadstation correct werkt.

Hoogtepunten van het product
  • Testen van de functionele prestaties van elektrische laadpalen voor DC-CCS, CHAdeMO en AC
  • Automatische testsequentie / simulatie van een DC EV volgens DIN SPEC 70121 en ISO 15118-1
  • Detectie van isolatiefouten
  • 4 mm-veiligheidsbussen voor DC+, DC- en PE voor het aansluiten van een PROFITEST PRIME-testinstrument om de effectiviteit van beschermende maatregelen te testen
  • Opslag van meetwaarden
  • Software voor het genereren van testrapporten
Toepassingen
De PROFITEST H+E XTRA C is een diagnosetester voor het simuleren van het laadproces met gelijkstroombron en belasting. Het instrument is uitgerust met geïntegreerde meetingangen voor het aansluiten van een installatietester om de effectiviteit van beschermende maatregelen te controleren.

EV-diagnosetester voor DC-laadstations voor CCS, CHAdeMO en AC

EV-simulatie tijdens communicatie voor het afnemen van EVSE-laadstroom

EV-simulatie bij DC-belastingscircuit, aangepast aan communicatie

Test-/analysenormen

- DC-CCS volgens DIN SPEC 70121 of ISO 15118-1,
- CHAdeMO
- AC
Meetwaarden voor gelijkspanning en gelijkstroom

Testvolgorde voor het opsporen van isolatiefouten

Grafisch kleurendisplay met intuïtief touchscreen

Interface voor software-aansluiting en firmware-updates

Uitlezing van testresultaten (geslaagd/mislukt) afhankelijk van oplaadvariant

Resultatenrapporten kunnen worden gedownload als PDF-bestanden via USB-uitlezing
