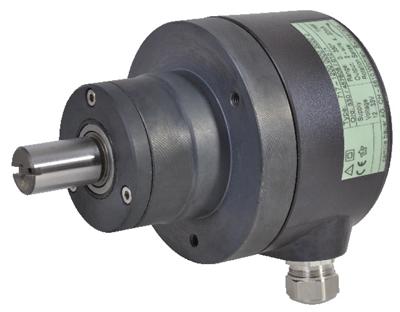

Kinax WT717 hoekomvormer voor het meten van de draaihoek van een as

Meetwaarde omvormer met contactloos, capacitief meetsysteem voor het meten van een hoek aan een instrument.

  • Gepatenteerd, contactloos capacitief meetsysteem, slijtvast
  • Meetbereik, draairichting, verhouding in- en uitgang, omschakelpunt en verdere extra functies zijn met de PC programmeerbaar. Dit vereenvoudigt planning, engineering en installatie, betekent korte levertijden en minder typen op voorraad.
  • Hoekverdraaiing meetbereik 0...10 tot 0...50 graden of 0...50 tot 0...350 graden, met overzetverhouding 0...20° tot 0...1555 omwentelingen
  • Meetuitgang in 2-draads techniek ( 4…...20 mA )
  • Meetwaarde simulatie voor het testen van het hele meetcircuit al tijdens de installatie
  • Meetwaarde opslag, het online visualiseren van de gemeten hoek, de uitgang en het verloop is over langere tijd mogelijk
  • Fixeren van de mechanische positie en fijnafstelling van de analoge uitgang, nulpunt en span onafhankelijk van elkaar instelbaar
  • Verhouding tussen de gemeten hoek en de uitgang is programmeerbaar, ook V-curve's en vrij te programmeren verhoudingen zijn mogelijk
  • De opnemer is door de 360 graden heen te draaien bij opnemers zonder overzetverhouding
  • Seriële communicatiepoort
  • Maximaal toelaatbare belasting van de as: 1000N (radiaal) en 500N (axiaal)
  • Aanbouwinstrument in robuuste veldbehuizing (IP67), schok- en trillingsbestendig
