Spécifications

Livraison standard:

1 x RIGEL UNI-THERM

1 x Câble d'alimentation

3 x Jumper

1 x Câble USB

1 x Disque d'applications

1 x certificate d'étalonnage

Accessoires en option:

Set de câbles pour COAG, CUT, REM et pédalles

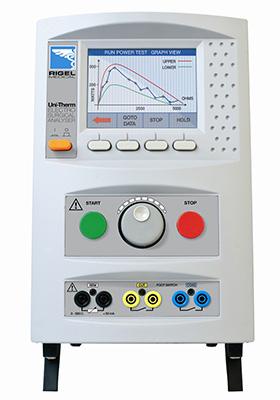

RIGEL UNI-THERM - testeur de coagulateurs

RIGEL UNI-THERM Testeur de haute performance pour la vérification de coagulateursavec des séquences de test automatique.

Conforme à la norme CEI 60601-2-2, l'analyseur électrochirurgical Uni-Therm est capable de vérifier et d'étalonner tous les principaux générateurs électrochirurgicaux tout en guidant l'utilisateur à travers toutes les procédures de test automatiquement et surtout en toute sécurité.

Une banque de charge unique à haute puissance et faible inductance permet des tests de performance jusqu'à 8 ampères RMS avec un cycle de service allant jusqu'à 100 %, faisant de l'analyseur un instrument de test extrêmement polyvalent pour l'étalonnage et les tests de performance des générateurs électrochirurgicaux conventionnels et haute puissance. Le banc de charge permet de tester dans une plage de 0-5115Ω avec une résolution de plus de 1000 pas fournissant des profils de puissance très détaillés. Le Rigel Uni-Therm préconise également des pratiques de travail sûres en fournissant toutes les résistances nécessaires dans un seul boîtier.

La capacité de surveillance de l'électrode de retour peut être effectuée à la fois manuellement et automatiquement. Un potentiomètre de haute précision fournit des tests avec une résolution de 1 Ω, idéal pour tester les paramètres d'alarme basés sur la variance d'impédance.

Les caractéristiques du produit incluent la mémoire embarquée, l'automatisation des tests, des installations complètes de gestion des données et une large gamme de résistances intégrées, tandis qu'un grand écran couleur affiche des instructions étape par étape faciles à suivre pour assurer la bonne connexion à l'appareil. sous test.

La technologie Bluetooth permet une connectivité sans fil aux PC et autres équipements pour le téléchargement rapide et pratique des données de test et le téléchargement des courbes de puissance de l'appareil électrochirurgical et des programmes spécifiques de test du fabricant. Les formes d'onde de sortie peuvent être examinées via une sortie d'oscilloscope intégrée qui permet de confirmer facilement la forme d'onde souhaitée.



L'analyseur électrochirurgical haute performance Uni-Therm fait partie d'une gamme complète d'équipements de test biomédicaux spécialisés haute performance fournis par Rigel Medical.

Specifications
Power measurement: True RMS value of applied waveform
Power rating: 0 - 500W (RMS)
Duty cycle: 100% up to 60 seconds
Load bank: 0 - 5115Ω
Resolution: 5Ω
Accuracy: (1W + 5% of value)
Voltage (peak): 0 - 10kV (Peak) - Closed load only
Accuracy: ±10% of value.
Measurement is taken between the active and dispersive electrodes with closed load only.
Voltage: 0 - 700V (RMS)
Accuracy: (2V + 2% of value)
Current: 0 - 6000mA (RMS)
Accuracy: ±10mA or 2% of value
Crest factor: 1.4 - 20 (Vpeak / V RMS)
The higher of the two peak voltage measurements is used for calculation
RMS Bandwidth
Instrumentation only: 30 Hz to 10 MHz (-3 dB)
With loads: 30 Hz to 2.5 MHz (-3 dB)
Variable loads: 0 - 5115Ω, steps @ 5Ω (1023 steps)
Accuracy: 1% of R
Load array Ceramic resistors (Non inductive)
Measurement delay: Foot switch delay selectable between 200 - 5000ms (10mSec resolution)
RF Leakage (High Frequency Leakage)
Active: From active part to earth
Passive: From plate - receptacle - to earth
Load Variable see power measurement Fixed 2 x 200Ω
Return Electrode Monitoring
Range: 1- 475Ω, steps @ 1Ω steps Motor driven potentiometer
Alarm register: High and low, manual confirmation
Ranging Manual or automatic
Output Connectors
Remote foot switch control (CUT) 2 x 4mm - yellow, single relay contact
Remote foot switch control (COAG) 2 x 4mm - blue, single relay contact
High Frequency leakage and power measurements Through 4mm sockets

USB PC download / Future PC software
Oscilloscope output: 5V/A, 100mA RF current minimum input
Isolation
10kV Isolation between measurement device and enclosure
Low Frequency Filter
100 Hz filter to avoid low-frequency disturbance or interference
Storage and Recall
Memory Approx 5,000 records
Output CSV and SSS format
General Specifications
Dimensions: 370 X 300 X 204mm
Weight: 10 kg
Operating temperature: 15 °C to 40 °C
Storage temperature: 0 °C to 50 °C
Mains power: 120/230 VAC +10%; 48 to 66 Hz, 35 VA
Part number: 398A910
