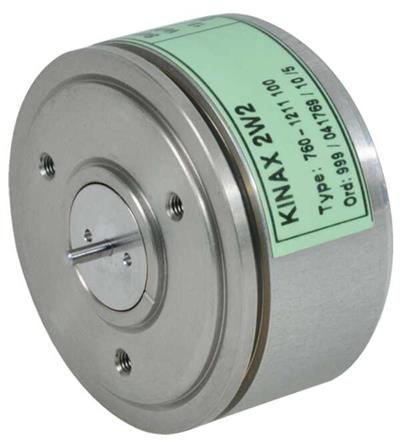

Kinax 2W2 convertisseur d'angle pour mesurer la position angulaire d'un axe
Convertisseur de mesure d'angle avec système de balayage capacitif sans contact pour enregistrer la position angulaire d'un axe.
La sortie est un signal courant continu indépendant de la charge de 4…20 mA, proportionnel à la valeur mesurée.
- Système de capteur capacitif sans contact breveté
- Plage de mesure, sens de rotation, caractéristique, point de commutation et autres fonctions supplémentaires programmables via PC / Simplifie la planification et l’ingénierie, délais de livraison courts, faibles stocks
- Plage de mesure de l’angle de rotation : 0…10° à 0…50° ou 0…50° à 0…350°
- Sortie de mesure (circuit de sortie / alimentation) en connexion deux fils (signal 4…20 mA)
- Couple très faible (< 0,001 Ncm avec arbre de 2 mm)
- Avantage : l’arbre peut être tourné pratiquement sans effets de réaction et ne constitue donc pas une « charge » pour les appareils connectés
- Dimensions compactes, seulement 48 mm de diamètre
- Avantage : peut être installé n’importe où (OEM)
- Type de protection : “Sécurité intrinsèque” Ex ia IIC T6 / Peut être monté dans une zone dangereuse
- Simulation des valeurs mesurées / Test de la chaîne d’appareils en aval déjà possible pendant l’installation
- Acquisition de valeur mesurée / Affichage de la valeur instantanée et graphique de tendance de la valeur mesurée à l’écran
- Réglage / Réglage fin indépendant de la sortie analogique, de la position zéro et de la plage de mesure
- Caractéristique de la valeur de sortie / Programmable en linéaire, V-caractéristique ou toute courbe caractéristique
- L’arbre peut être tourné sur 360°
- Interface série
